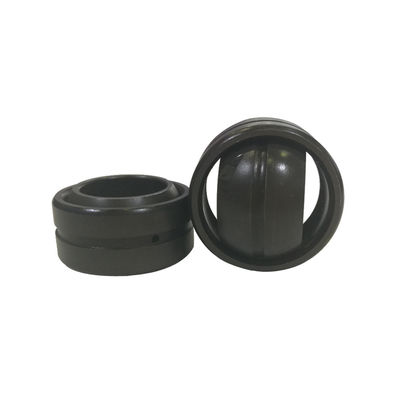

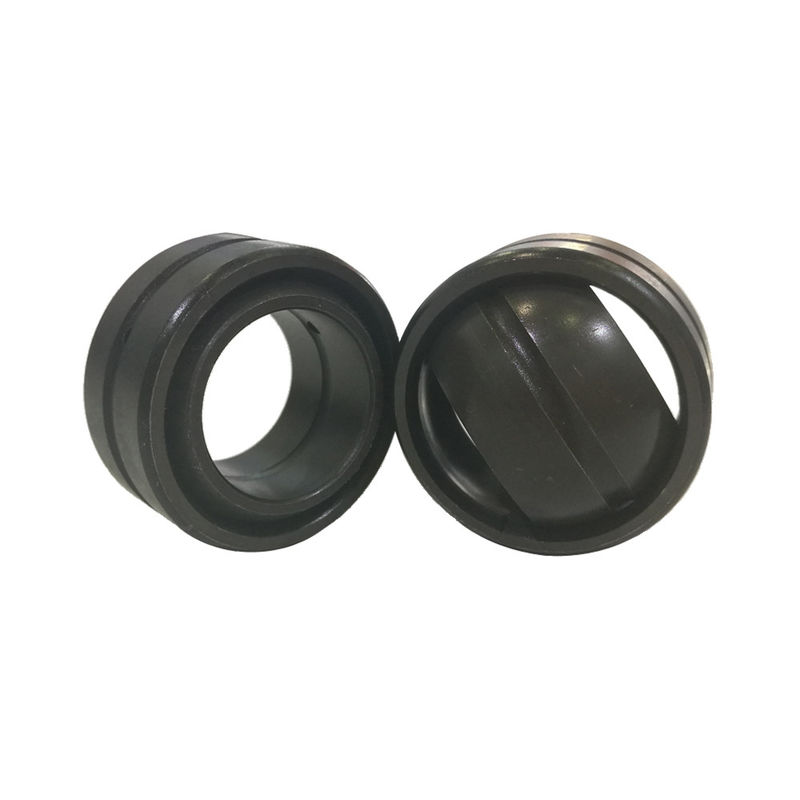

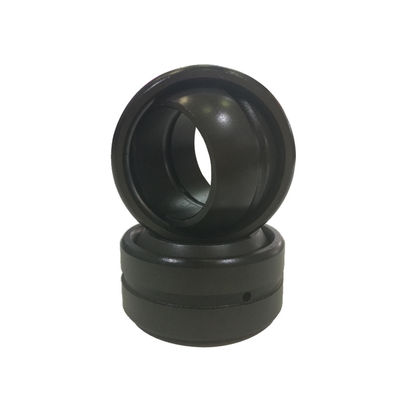

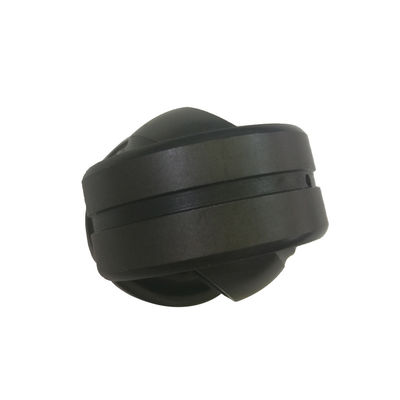

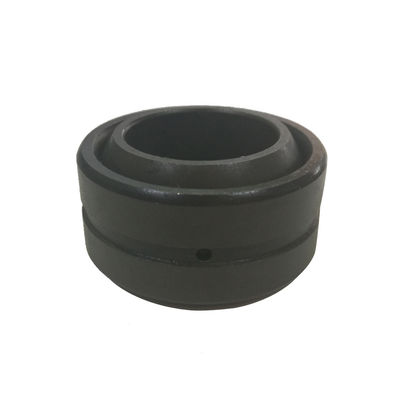

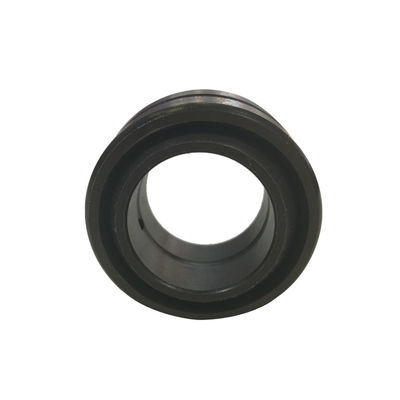

محاذاة ذاتية من الكروم الصلب سلسلة GE محامل كروية عادية

محاذاة ذاتية من الكروم الصلب GE محامل كروية عادية

سرعة دوران عالية
لتر هو سطح انزلاق محمل كروي.
يتكون lt بشكل أساسي من حلقة داخلية واحدة بسطح كروي خارجي وحلقة خارجية بسطح كروي داخلي.

انخفاض مستوى الضجيج
يمكن أن يتحمل الحمولة الشعاعية ، أو الحمل المحوري ، أو الحمل المشترك من كل من القوى الشعاعية والمحورية.

عمر خدمة طويل
قدرة تحميل كبيرة ، مقاومة قوية للتأثير ، مقاومة للتآكل ، مقاومة للتآكل ، ذاتية المحاذاة. تزييت جيد ، يمكن أن تعمل بشكل صحيح حتى في حالة النزوح أثناء القسط.

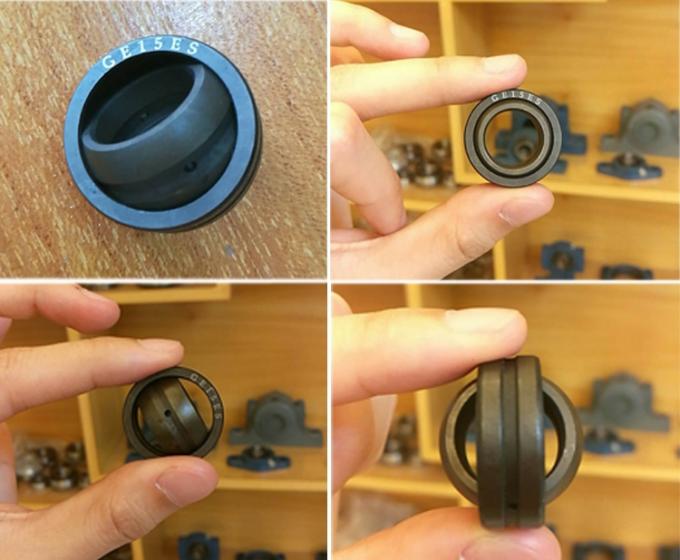

• الأبعاد التفصيلية لمحمل كروي عادي من سلسلة GE .. ES (-2RS)

• تعريف:

تحتوي المحامل الكروية العادية الشعاعية على حلقة داخلية بسطح خارجي محدب كروي وحلقة خارجية ذات سطح داخلي كروي مماثل ولكنه مقعر.يجعلها تصميمها مناسبة بشكل خاص لترتيبات المحامل حيث يجب استيعاب حركات المحاذاة بين العمود والإسكان ، أو حيث يجب السماح بحركات الإمالة أو الدوران المتذبذبة أو المتكررة بسرعات انزلاق بطيئة نسبيًا.تتوفر محامل كروية أحادية نصف قطرية FSZ مع مجموعات سطح تلامس منزلقة مختلفة.الأسطح المنزلقة للحلقة الداخلية والخارجية مصنوعة من مواد مختلفة.هناك مجموعتان رئيسيتان: محامل كروية عادية تتطلب صيانة (صلب على صلب) ومحامل كروية عادية خالية من الصيانة.

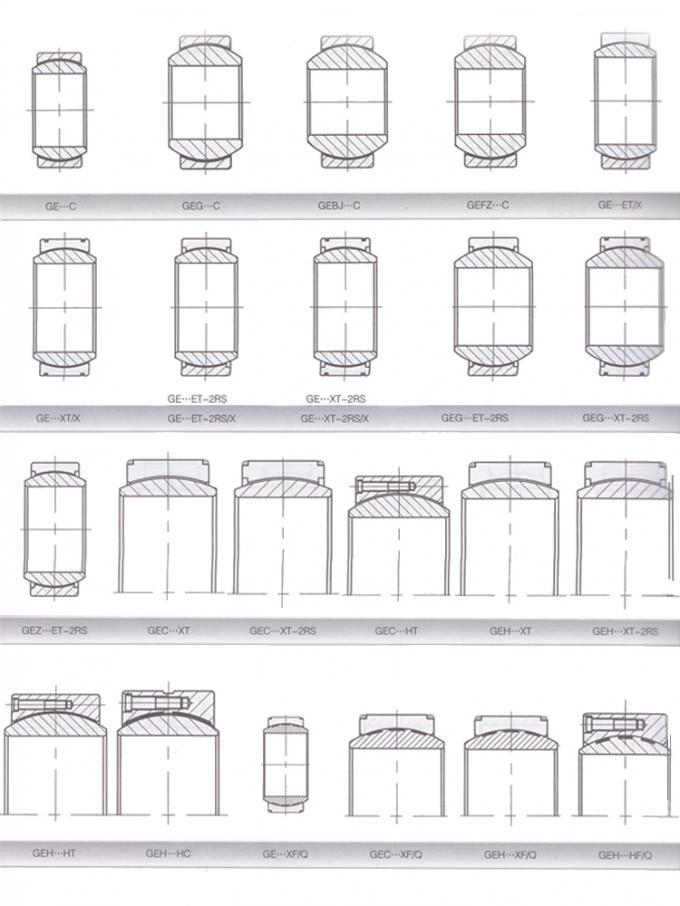

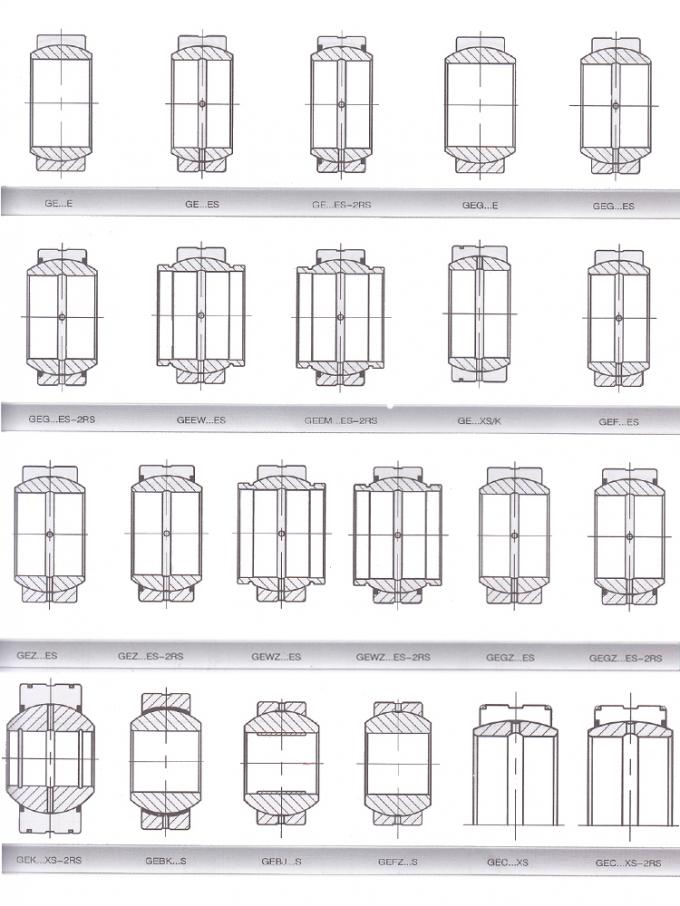

• أنواع المحامل الكروية العادية

1- محامل كروية عادية تتطلب صيانة (صلب على فولاذ): لقد صلبت سطح التلامس المنزلق على كلا الحلقتين.تتم معالجة الأسطح بثاني كبريتيد الموليبدينوم والفوسفات.لها خصائص مقاومة التآكل والتآكل.تتطلب المحامل المزودة بتركيبة سطح التلامس المنزلقة إعادة تشحيم منتظمة.تجعل القوة العالية لأسطح التلامس المنزلقة هذه المحامل مناسبة بشكل خاص لترتيبات المحامل حيث يجب استيعاب الأحمال الثقيلة للاتجاه المتناوب أو أحمال الصدمات أو الأحمال الساكنة الثقيلة.

2. محامل كروية عادية خالية من الصيانة: لها ثلاث مجموعات: مادة مركبة من الصلب على PTFE ، نسيج صلب على PTFE وسبائك فولاذية على نحاس.قدرة دعم الحمل الديناميكي للمحامل العادية الكروية المصنوعة من الصلب على قماش PTFE أعلى من تلك الموجودة في المواد المركبة المصنوعة من الفولاذ على PTFE.لديهم احتكاك منخفض جدًا ويمكن تشغيلهم بدون صيانة.يتم استخدامها للتطبيقات التي تتطلب فترات عمر طويلة دون صيانة ، أو عندما تكون ظروف التشغيل ، مثل التشحيم غير الكافي أو عدم وجود تزييت ، تجعل استخدام محامل الصلب على الفولاذ غير مستحسن.

• خصائص التصميم:

سعة تحميل كبيرة

مقاومة تأثير قوية

المقاومة للتآكل

دليل ارتداء

المحاذاة الذاتية

تزييت جيد

يمكن أن تعمل بشكل صحيح حتى لو نزحت أثناء التقسيط

• نطاق درجة حرارة التشغيل المسموح بها:

-50 ℃ ~ + 150 ℃: فولاذ FSZ على فولاذ ، مادة مركبة فولاذية على PTFE وفولاذ على قماش PTFE محامل كروية عادية كروية.

-30 ℃ ~ + 130 ℃: أعمدة كروية FSZ ذات أختام

عند ارتفاع درجة الحرارة ، سيتم تقليل قدرة تحمل الحمولة.

• خدمة الحياة:

يتم تحديد عمر خدمة المحمل الكروي العادي الذي يتم تشغيله في ظل ظروف الاحتكاك المختلط أو الجاف من خلال الزيادة في خلوص المحمل أو احتكاك المحمل الناتج عن التآكل التدريجي للأسطح المنزلقة أو التشوه البلاستيكي للمادة المنزلقة أو إجهاد السطح المنزلق.اعتمادًا على التطبيق ، سيكون التآكل المسموح به أو الزيادة المسموح بها في الاحتكاك مختلفًا.وهذا يعني أنه في ظل نفس ظروف التشغيل ، ستكون مدة الخدمة التي يمكن الحصول عليها عمليًا مختلفة.

عمر الخدمة للمحمل العادي الكروي هو عدد الحركات المتذبذبة ، أو عدد ساعات التشغيل التي سيخدمها المحمل قبل زيادة محددة في خلوص المحمل أو الوصول إلى زيادة محددة في الاحتكاك.

عمر الخدمة الفعال هو تلك الحياة التي سيتم تحقيقها من خلال محمل عادي كروي معين في ظل ظروف التشغيل الفعلية.يتم تحديده من خلال حجم ونوع الحمولة ، ولكن أيضًا من خلال عدة عوامل أخرى ، مثل التلوث والتآكل والحمل عالي التردد ودورات الحركة والصدمة وما إلى ذلك. بعض هذه العوامل يستحيل تحديدها أو يمكن تحديدها فقط بصعوبة .

• تصاعد

لتسهيل التثبيت ، يجب أن تحتوي أطراف المسامير أو الأعمدة وحواف تجاويف المسكن على حافة مشطوفة من 10 إلى 20 درجة.يمكن دفع المحامل بسهولة إلى موضعها ، وهناك خطر ضئيل من حدوث تلف لأسطح التزاوج بسبب انحراف المحمل.

عند تركيب محامل كروية عادية بحلقة خارجية مكسورة أو من جزأين ، من الضروري أن يتم وضع المفصل عند 90 في اتجاه الحمل الرئيسي ، وإلا سيتم تقصير عمر الخدمة ، خاصة في ظل الأحمال الثقيلة.

• تشحيم:

بالنسبة للمحامل الكروية العادية التي تتطلب الصيانة والتي تكون من النوع الصلب على الفولاذ ، فإن الغرض من التشحيم هو في المقام الأول تقليل التآكل وتقليل الاحتكاك ومنع الاحتكاك.كما يعمل الشحم على حماية المحامل من التآكل.سيؤدي تكرار إعادة تشحيم المحمل أثناء تشغيله إلى إطالة عمر الخدمة بشكل ملحوظ.

بالنسبة للمحامل العادية الكروية المصنوعة من الصلب على قماش PTFE ، هناك نقل لـ PTFE من القماش إلى السطح الفولاذي المقابل للحلقة الداخلية.أي تزييت لأسطح التلامس المنزلقة من شأنه أن يزعج هذا النقل ويقصر عمر التحمل.لذلك ، لا ينصح بتزييت هذه المحامل.

بالنسبة للمحامل العادية الكروية ذات المواد المركبة المصنوعة من الصلب على PTFE ، كقاعدة عامة ، يجب عدم تشحيمها.عندما تكون ظروف التشغيل تتطلب إحكامًا محسنًا وحماية ضد التآكل.يوصى بملء المحمل أو المساحة المحيطة به بشحم قاعدة الليثيوم.
