| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| رقم الموديل: | GE80ES |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | حالات خشبية حزمة التصدير القياسية |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1000000 قطعة / شهريا |
| اسم: | محامل كروية عادية | نوع: | رود إند |
|---|---|---|---|
| مواد: | تحمل الصلب | قفص: | قفص نحاسي ، قفص نايلون ، قفص حديدي |
| مستوى الاهتزاز: | V1 و V2 و V3 | تصنيف الدقة: | P0، P6، P5، P4، P2 |
| الكرة: | نهاية الطريق | مستوى الضوضاء: | Z1 ، Z2 ، Z3 |
| الصناعات المعمول بها: | مصانع التصنيع ، ورش إصلاح الآلات | تخليص: | C2 ، C3 ، C4 |
| خدمات: | خدمات OEM المخصصة | عينات: | متاح |
| تسليط الضوء: | GE80ES Spherical Plain Bearings,Radial Spherical Plain Bearings,Iron Cage Spherical Plain Bearings |
||

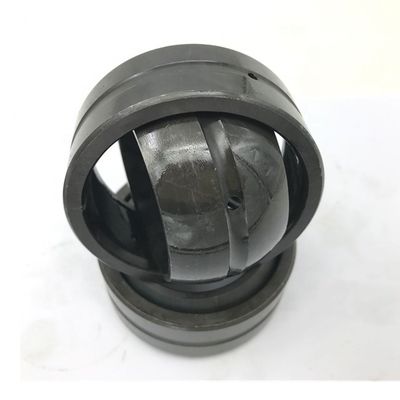

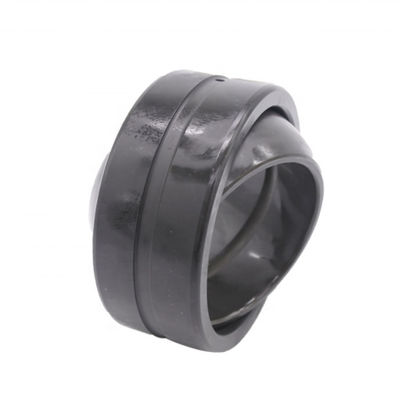

GE80ES محامل كروية عادية مقاومة للتآكل
وصف المنتج
المحمل المشترك هو هيكل خاص من المحمل المنزلق.تتميز بمزايا الهيكل البسيط عن المحمل المتداول ، والذي يتكون بشكل أساسي من سطح كروي خارجي للحلقة الداخلية والحلقة الخارجية لها شكل كروي داخلي ، قادر على تحمل حمولة أكبر ، وفقًا للنوع والهيكل المختلفين ، يمكن تتحمل الحمولة الشعاعية والحمل المحوري والشعاعي والمحوري ووجود الحمل المشترك.
تحتوي المحامل الكروية العادية على أسطح تلامس كروية تسمح للحلقة الداخلية بالدوران بحرية في جميع الاتجاهات ضمن قيود تصميم المحمل والتطبيق.يمنحهم هذا القدرة على المحاذاة الذاتية ، مما يعني ، على سبيل المثال ، التكيف تلقائيًا مع الاختلال الناجم عن المعالجة غير الدقيقة ، أو تشوهات الإطار من اللحام ، أو تشوهات المسمار والإطار بسبب القوى الثابتة والديناميكية.سيؤدي هذا المحاذاة الخاطئة إلى حدوث تحميل نهائي كبير ويسبب فشلًا مبكرًا لمحامل الأكمام الأسطوانية العادية.وبالتالي ، يُعتقد أن المحامل الكروية العادية لها أصلها كبديل للمحامل ذات الأكمام الأسطوانية أو البطانات ولا تزال تسمى أحيانًا البطانات الكروية.تستخدم المحامل الكروية الأحادية الحلقات الداخلية والخارجية مع أسطح منزلقة كروية ، ويمكنها استيعاب الأحمال الشعاعية الثقيلة والأحمال المحورية ثنائية الاتجاه في نفس الوقت.يتم استخدامها عمومًا لسرعة التأرجح المنخفضة للحركة (أي الحركة الزاوية) ، حيث يمكن أيضًا إمالة السطح المنزلق للشكل الكروي بزاوية داخل الحركة (أي حركة محاذاة).
1. الحلقات الداخلية والخارجية مطلية بثاني كبريتيد الموليبدينوم لتقليل الاحتكاك المنزلق.
2. هذه المحامل الكروية العادية لها عرق خارجي مكسور واحد.
3. هذا المحمل الكروي العادي لا يحتوي على أخاديد وثقوب من خلال.
4. يجب أن يتم تزييت المحمل الكروي العادي بالشحم بشكل صحيح.
ملامح محمل كروي عادي
1. المادة: الحلقات الداخلية والخارجية تحمل الفولاذ (GCr15).
2. المعالجة الحرارية: يتم إخماد الحلقات الداخلية والخارجية بالفوسفات.
3. الهيكل: لا يوجد أخدود زيت وثقب زيت في الحلقة الداخلية والخارجية. الحلقة الخارجية لها فتحة محورية.
4. سطح منزلق: مطلي بمسحوق MoS2.
5. خصائص الأداء: يتميز بمقاومة التآكل ، ومقاومة التآكل ، والمحاذاة الذاتية.إنها تنطبق على الآلة التي تتطلب حملاً شعاعيًا ثقيلًا وحملًا محوريًا في اتجاه صغير المدى.
كتالوج GE ES / GE ... ES 2RS / GE ... محمل كروي عادي ES-2LS
قطر التجويف: 15-240 مم القطر الخارجي: 26-340 مم (مناسب لكلا النوعين الثلاثة)

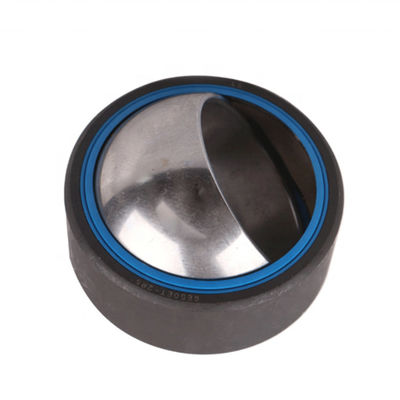

المحمل مع اللاحقة 2RS له شفة مزدوجة على جانبي المحمل.
تحمل مع اللاحقة -2LS لها صفائح من الصلب المقوى ، وختم ثلاثي الشفة شديد التحمل على جانبي المحمل.
|
لا. |
نموذج |
الأبعاد (مم) |
تقييمات التحميل |
الوزن (كجم) |
||||||||
|
د |
د |
ب |
ج |
dk |
r1 دقيقة |
r2 دقيقة |
α |
ديناميكي |
ثابتة |
|||
|
(كن) |
(كن) |
|||||||||||
|
1 |
GE15ES |
15 |
26 |
12 |
9 |
22 |
0.3 |
0.3 |
8 |
16 |
84 |
0.027 |
|
2 |
GE17ES |
17 |
30 |
14 |
10 |
25 |
0.3 |
0.3 |
10 |
21 |
106 |
0.041 |
|
3 |
GE20ES |
20 |
35 |
16 |
12 |
29 |
0.3 |
0.3 |
9 |
30 |
146 |
0.066 |
|
4 |
GE25ES |
25 |
42 |
20 |
16 |
35.5 |
0.6 |
0.6 |
7 |
48 |
240 |
0.119 |
|
5 |
GE30ES |
30 |
47 |
22 |
18 |
40.7 |
0.6 |
0.6 |
6 |
62 |
310 |
0.153 |
|
6 |
GE35ES |
35 |
55 |
25 |
20 |
47 |
0.6 |
1 |
6 |
79 |
399 |
0.233 |
|
7 |
GE40ES |
40 |
62 |
28 |
22 |
53 |
0.6 |
1 |
7 |
99 |
495 |
0.306 |
|
8 |
GE45ES |
45 |
68 |
32 |
25 |
60 |
0.6 |
1 |
7 |
127 |
637 |
0.427 |
|
9 |
GE50ES |
50 |
75 |
35 |
28 |
66 |
0.6 |
1 |
6 |
156 |
780 |
0.546 |
|
10 |
GE60ES |
60 |
90 |
44 |
36 |
80 |
1 |
1 |
6 |
245 |
1220 |
1.04 |
|
11 |
GE70ES |
70 |
105 |
49 |
40 |
92 |
1 |
1 |
6 |
313 |
1560 |
1.55 |
|
12 |
GE80ES |
80 |
120 |
55 |
45 |
105 |
1 |
1 |
6 |
400 |
2000 |
2.31 |
|
13 |
GE90ES |
90 |
130 |
60 |
50 |
115 |
1 |
1 |
5 |
488 |
2440 |
2.75 |
|
14 |
GE100ES |
100 |
150 |
70 |
55 |
130 |
1 |
1 |
7 |
607 |
3030 |
4.45 |
|
15 |
GE110ES |
110 |
160 |
70 |
55 |
140 |
1 |
1 |
6 |
654 |
3270 |
4.82 |
|
16 |
GE120ES |
120 |
180 |
85 |
70 |
160 |
1 |
1 |
6 |
950 |
4750 |
8.05 |
|
17 |
GE140ES |
140 |
210 |
90 |
70 |
180 |
1 |
1 |
7 |
1070 |
5350 |
11.02 |
|
18 |
GE160ES |
160 |
230 |
105 |
80 |
200 |
1 |
1 |
8 |
1360 |
6800 |
14.01 |
|
19 |
GE180ES |
180 |
260 |
105 |
80 |
225 |
1.1 |
1.1 |
6 |
1530 |
7650 |
18.65 |
|
20 |
GE200ES |
200 |
290 |
130 |
100 |
250 |
1.1 |
1.1 |
7 |
2120 |
10600 |
28.03 |
|
21 |
GE220ES |
220 |
320 |
135 |
100 |
275 |
1.1 |
1.1 |
8 |
2320 |
11600 |
35.51 |
|
22 |
GE240ES |
240 |
340 |
140 |
100 |
300 |
1.1 |
1.1 |
8 |
2550 |
12700 |
39.91 |
