| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | ISO 16949 |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالات خشبية حزمة التصدير القياسية |
| وقت التسليم: | 10-15 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1000000 قطعة / شهريا |
| اسم: | محامل شعاعية كروية عادية | تصنيف الحمل الديناميكي الأساسي ، شعاعي: | 21300 شمال |
|---|---|---|---|
| معدل الحمل الأساسي الثابت ، شعاعي: | 106000 شمالاً | كتلة: | 0،039 كجم |
| الأبعاد: | 120 * 180 * 85 ملم | مواد: | حديد مقوى |
| تطبيق: | الهندسة الهيدروليكية ، أدوات آلة تشكيل المعادن ، الآلات الهندسية | ||
| إبراز: | محمل كروي صلب من الكروم,محمل انزلاق كروي GE17ES,محمل انزلاق كروي شعاعي |
||
وصف

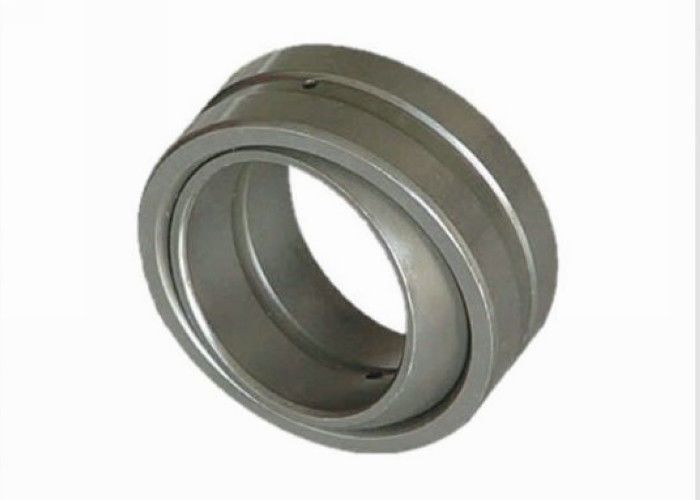

محمل كروي عادي هو نوع من محامل التلميع بهيكل خاص.هيكلها أسهل ثم محمل الأسطوانة ، والذي يتكون بشكل أساسي من المسار الخارجي للسباق الداخلي والمسار الداخلي للسباق الخارجي. ، يمكن أن يتحمل حمولة أكبر ، ووفقًا للهيكل ng ذي النمط المختلف ، يمكن أن يتحمل حمولة شعاعية أو تحميل المحور أو الحمل الموحد .يستخدم المحمل المفصلي عمومًا في حركة متموجة بسرعة أقل ، نظرًا لأن السطح المنزلق كروي ، يمكنه أيضًا القيام بحركة مائلة في نطاق من الزاوية.
مواصفات
| محامل كروية GE17ES | ||
| تتطلب الصيانة ، وفقًا لـ DIN ISO 12 240-1 | ||
| د | 17 ملم | التسامح: 0 / -0،008 |
| د | 30 ملم | التسامح: 0 / -0،009 |
| ب | 14 ملم | التسامح: 0 / -0،12 |
| 0،04 - 0،082 ملم | التخليص الداخلي الشعاعي | |
| CN | ||
| متاح أيضًا في المجموعتين C2 و C3 | ||
| ج | 10 ملم | التسامح: 0 / -0،24 |
| دا مين | 24 ملم | |
| دا ماكس | 20.7 ملم | |
| DK | 25 ملم | لا يوجد أخدود تزييت على سطح الحلقة الداخلية الكروية |
| r1s دقيقة | 0،3 ملم | البعد الشطب |
| r2s دقيقة | 0،3 ملم | البعد الشطب |
| α | 10 درجة | |
| م | 0،039 كجم | كتلة |
| سجل تجاري | 21300 شمال | تصنيف الحمل الديناميكي الأساسي ، شعاعي |
| C0r | 106000 ن | معدل الحمل الأساسي الثابت ، شعاعي |
|
تحمل لا. |
وزن |
البعد (مم)
|
تحميل أساسي | |||
| ز | د | د | ب | ج كغف | شارك Kgf | |
| GE 10ES | 12 | 10 | 19 | 6 | 210 | 5760 |
| GE 12ES | 17 | 12 | 22 | 7 | 300 | 7560 |
| GE 15ES | 32 | 15 | 26 | 9 | 480 | 11900 |
| GE 17ES | 49 | 17 | 30 | 10 | 600 | 15000 |
| GE 20ES | 65 | 20 | 35 | 12 | 840 | 20900 |
| GE 25ES | 115 | 25 | 42 | 16 | 1360 | 34100 |
| GE 30ES | 160 | 30 | 47 | 18 | 1760 | 44000 |
| GE 35ES | 258 | 35 | 55 | 20 | 2260 | 56400 |
| GE 40ES | 315 | 40 | 62 | 22 | 2300 | 70000 |
| GE 45ES | 413 | 45 | 68 | 25 | 3600 | 90000 |
| GE 50ES | 560 | 50 | 75 | 28 | 4400 | 111000 |
| GE 60ES | 1100 | 60 | 90 | 36 | 6910 | 173000 |
| GE 70ES | 1540 | 70 | 105 | 40 | 8830 | 221000 |
| GE 80ES | 2290 | 80 | 120 | 45 | 11300 | 284000 |
| GE 90ES | 2840 | 90 | 130 | 50 | 13800 | 345000 |
| GE 100ES | 4430 | 100 | 150 | 55 | 17200 | 429000 |
| GE 110ES | 4940 | 110 | 160 | 55 | 18500 | 462000 |
| GE 120ES | 8120 | 120 | 180 | 70 | 26900 | 672000 |
| GE 140ES | 11300 | 140 | 210 | 70 | 30200 | 756000 |
| GE 160ES | 14400 | 160 | 230 | 80 | 38400 | 960000 |
| GE 180ES | 18900 | 180 | 260 | 80 | 43200 | 1080000 |
| GE 200ES | 28100 | 200 | 290 | 100 | 60000 | 1500000 |
| GE 220ES | 36100 | 220 | 320 | 100 | 66000 | 1650000 |
| GE 240ES | 40400 | 240 | 340 | 100 | 72000 | 1800000 |
التطبيقات
| شركة التطبيق | الموزعين وتجار التجزئة والمستخدمين النهائيين |
| أماكن التطبيق | تستخدم المحامل المشتركة على نطاق واسع في الهندسة الهيدروليكية ، أدوات آلة تشكيل المعادن ، الآلات الهندسية ، معدات الأتمتة ، ممتص صدمات السيارات ، صناعة آلات الحفاظ على المياه |
