Name: GEC GEG GEK GEH المحامل الميكانيكية المفصلية ذات أطراف القضبان
Brand: OEM

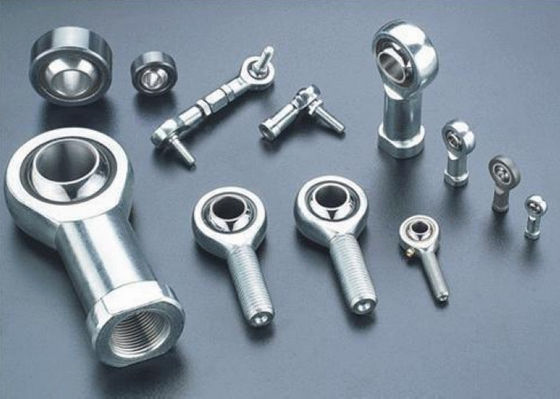

GEC GEG GEK GEH المحامل الميكانيكية المفصلية ذات أطراف القضبان

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	OEM
إصدار الشهادات:	ISO 16949

شروط الدفع والشحن:

الحد الأدنى لكمية:	قابل للتفاوض
الأسعار:	Negotiation
تفاصيل التغليف:	حالات خشبية حزمة التصدير القياسية
وقت التسليم:	10-15 يوم عمل
شروط الدفع:	L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض:	1000000 قطعة / شهريا

ﺎﺘﺼﻟ ﺍﻶﻧ

مفصلة وصف المنتج

اسم:	رود نهاية تحمل المشتركة	مواد:	تحمل الصلب ، الفولاذ المقاوم للصدأ ، البرونز
سلسلة:	سلسلة GE ، GEC ، GEG ، GEEW ، GEK ، GEH	تصنيف الدقة:	ABEC-1 / P0 ، ABEC-3 / P6 ، ABEC-5 / P5 ، ABEC-7 / P4
قفص:	الصلب والنحاس والنايلون	تخليص:	C0 ، C1 ، C2 ، C3 ، C4 ، C5 إلخ.
اهتزاز:	V1 و V2 و V3
تسليط الضوء:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

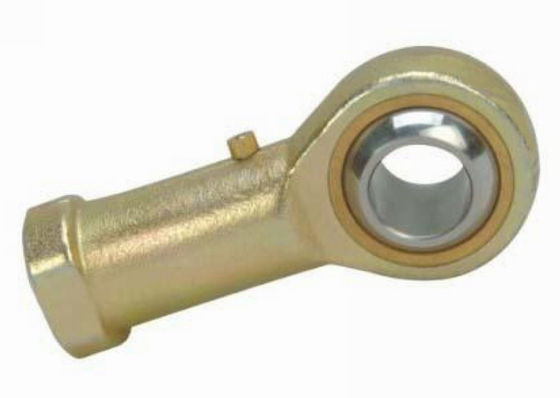

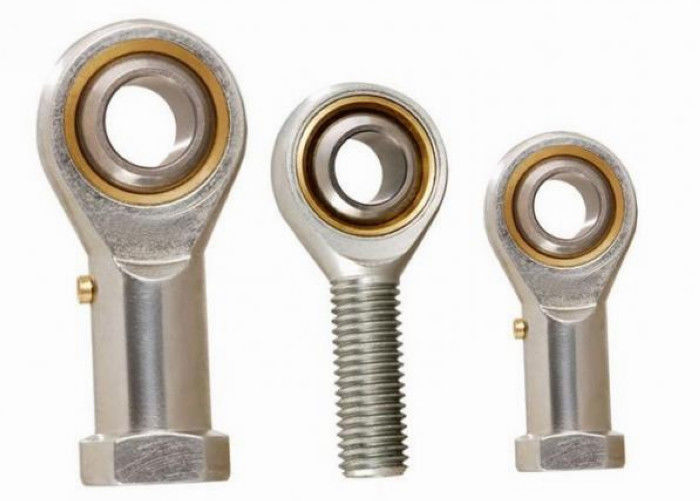

GEC GEG GEEW GEK GEH المحامل الميكانيكية المفصلية ذات أطراف القضبان

نهاية الطريق هو مفصل ميكانيكي.تُستخدم هذه الوصلات في نهايات قضبان التحكم ، أو وصلات التوجيه ، أو قضبان الربط ، أو في أي مكان يلزم وجود مفصل مفصلي دقيق ، وحيث تكون نهاية clevis (التي تتطلب محاذاة مثالية 90 درجة بين العمود المرفق والمكون الثاني) غير مناسبة.يتم ضغط الكرة الدوارة ذات الفتحة التي يمكن أن يمر من خلالها مسمار أو جهاز ربط آخر في غلاف دائري مع عمود ملولب متصل.قد يكون الجزء الملولب ذكرًا أو أنثى.ميزة مفصل نصفي هي أن الحشوة الكروية تسمح للقضيب أو المزلاج بالمرور من خلاله بشكل غير صحيح (بزاوية غير 90 درجة).يسمح الارتباط المنتهي في مفصلي نصفي بمحاذاة محاذاة الأعمدة المرفقة (بمعنى ، بخلاف 180 درجة) عند استخدامها في التوتر.عند استخدامها في الضغط ، يتم إجبار القضبان البينية على الوصول إلى الأطراف القصوى من نطاق المحاذاة الخاطئة للكرة ، مما يؤدي إلى تثبيت الرابط بزاوية مائلة.

تنتهي التسامح مع رود

1> تحمل of dmp و △ Bs من GIR ... DO، GAR..DO، GIR ... UK، GAR ... UK، GIR..UK-2RS، GAR ... UK-2RS and GIHR ... DO،
GIHR-K… DO، GIHO-K… DO، GK… DO، GF… DO، GIR..UK-2RS، GAR… UK-2RS هي نفس المحامل العادية الكروية الشعاعية
GE ... E ، GE ... ES ، GE ... UK ، GE ... UK-2RS.
2> △ dmp و Bs لـ GIHN-K… LO ، GF… LO هي نفس المحامل العادية الكروية الشعاعية GE… LO.
3> △ dmp و △ Bs لـ SIBP ... S و SABP ... S و SIZP ... S و SAZP ... S و SAZJ ...- و SAZJ ... هي نفسها السهول الكروية الشعاعية محامل GEBK ... S.
4> سلسلة CHS ... ، COS ...

د مم		△ dmp أم		△ بس أم
على	بما في ذلك.	ماكس	دقيقة	ماكس	دقيقة
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> مركز انحراف الارتفاع

د مم		△ hs ملم		△ h1s ملم
على	بما في ذلك.	ماكس	دقيقة	ماكس	دقيقة
-	6	0.8	-1.2	0.65	-1.05
6	20	0.8	-1.2	0.8	-1.2
20	30	1	-1.7	1	-1.7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2.7	1.8	-2.7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

د مم		مجموعة أم عادي
على	بما في ذلك.	دقيقة	ماكس
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR ... UK، GAR ... UK، GIR ... UK-2RS، GAR ... UK-2RS

سلسلة GIR ... UK ، GAR ... UK ، GIR ... UK-2RS ، GAR ... UK-2RS

د مم		مجموعة أم عادي
على	بما في ذلك.	دقيقة	ماكس
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ ... ، SAZJ ...

سلسلة SIZJ ...، SAZJ ...

د مم		مجموعة أم عادي
على	بما في ذلك.	دقيقة	ماكس
-	8	10	30
8	14	15	60
14	20	40	80

يناسب نهايات قضيب

AAA> رمح يناسب

ظروف التشغيل	تسامح
مع أحمال غير محددة	ن 6 ، ص 6
شروط نورمسا	h6 ، h7

BBB> موضوع

موضوع الذكور	موضوع الإناث
6 جرام	6 ح
مؤسسة الأمم المتحدة -2 أ	مؤسسة الأمم المتحدة -2 ب

CCC> تفاوتات قطر العمود

قطر رمح مم		قطر رمح التحمل أم
قطر رمح مم		h6		H7		n6		ص 6
على	بما في ذلك.	عالي	منخفض	عالي	منخفض	عالي	منخفض	عالي	منخفض
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
